Adam BAWORSKI[1], Krzysztof GARBALA[2], Piotr CZECH[3], Kazimierz WITASZEK[4]
ESTIMATION OF THE ABILITY TO USE A MASS OF AIR FROM
A MOVING VEHICLE IN WIND TURBINE PROPULSION
Summary. This work presents division and classification
of wind turbines according to the location of the axis of rotation and
generated power. The work introduces applications of the wind turbines in
electric energy generation with their direct development. The paper discusses
indicators and exploitation parameters that characterize particular types of
wind rotators. Dimension and construction factors, as well as work parameters,
have been analyzed in order to choose the optimal rotator in the road
infrastructure application. The aim of the analysis was to conduct further
investigation to restore a mass of air from passing vehicles.
Keywords: wind turbine; renewable energy; Savonius
rotor.
ocena możliwoŚci wykorzystania PĘDU mas powietrza OD JADĄCYCH POJAZDÓW do napędu TURBINY wiatroweJ
Streszczenie. W artykule przedstawiono podział i klasyfikację turbin wiatrowych według położenia osi obrotu i wytwarzanej mocy. Zaprezentowano ich zastosowanie w wytwarzaniu energii elektrycznej z ukierunkowanym ich rozwojem. Omówiono wskaźniki i parametry eksploatacyjne charakteryzujące poszczególne typy wirników wiatrowych. Przeanalizowano te wielkości oraz czynniki konstrukcyjne i parametry pracy w celu wyboru optymalnego wirnika do zastosowania w infrastrukturze drogowej. Dalsze badania mają na celu odzyskanie energii ruchu mas powietrza od przejeżdżających pojazdów.
Słowa kluczowe: turbina wiatrowa; energia odnawialna; rotor Savoniusa.
1. WPROWADZENIE
W ostatnich dwóch dziesięcioleciach następuje zdynamizowane zainteresowanie pozyskiwaniem energii z odnawialnych źródeł zarówno przez firmy, jak i indywidualnych użytkowników. Do tego wzrostu przyczynia się wiele czynników, a wśród nich jeden najważniejszy – ekonomiczny. Mają tutaj udział też ustawy towarzyszące energetyce odnawialnej. Ostatnio taką ustawą jest Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (DzU, 2015, poz. 478). Promuje ona małe instalacje dla indywidualnych odbiorców do mocy 3 kW (najbardziej uprzywilejowane). Istnieje tutaj możliwość odsprzedaży wyprodukowanej nadwyżki energii elektrycznej dla zakładu energetycznego po preferencyjnych cenach. Należy też nadmienić, że istnieją konstrukcje wykorzystujące energetykę odnawialną jako rozproszone niezależne źródło energii. Przykładowe zastosowanie jest w infrastrukturze drogowej – panele fotogalwaniczne, często połączone w układ hybrydowy z turbiną wiatrową na terenach niezurbanizowanych w konwencjonalną sieć energetyczną. Dodatkowym czynnikiem pobudzającym zainteresowanie ekoenergią jest postawa społeczeństwa po ostatnich awariach elektrowni atomowej w Japonii [1÷4].
2. ewolUcja turbin wiatrowych
Energia
wiatrowa była i jest najwcześniej, oprócz spalania drewna, eksploatowaną przez
ludzi energią odnawialną. Na początku zaprzęgnięto energię wiatru do napędu
statków i łodzi. Pierwszy opis użycia wiatraków do pompowania wody powstał
około 400 roku p.n.e. w Indiach i Persji [5].
Największą rolę energia wiatru odgrywała w XVI wieku, a w 1850 roku ogólna moc młynów napędzanych wiatrem wynosiła w przybliżeniu 1 TW. Pod koniec XIX wieku rozwój maszyny parowej spowodował wyparcie napędu wiatrowego z wielu dziedzin życia gospodarczego [6].
Pierwsza elektrownia wiatrowa powstała w lipcu 1887 roku i była napędzana turbiną o pionowej osi obrotu. Wynalazł ją szkocki konstruktor James Blyth, a służyła ona do ładowania akumulatorów w jego domu letniskowym w Marykirk (Szkocja). Na przedstawionej fotografii (rys. 1) widoczne są podobieństwa z konstrukcjami wiatraków pionowych [7, 8].

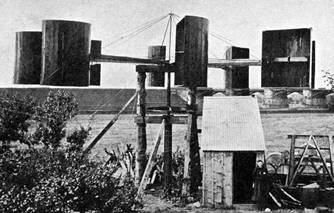

Rys. 1. Elektrownia wiatrowa Jamesa Blytha sfotografowana w 1891 roku [6]
W 1957 roku Johannes Juul zbudował na wybrzeżu Gedser w Danii elektrownię wiatrową, której założenia techniczne do dziś są uważane za nowoczesne (rys. 2). Elektrownia o mocy 200 kW miała trójpłatowy wirnik zwrócony przodem do wiatru, generator asynchroniczny, mechanizm ustawiania kierunku, hamulce aerodynamiczne oraz regulację mocy przez zmianę kąta natarcia łopat [7, 8].
Coraz liczniejsze doniesienia literaturowe dotyczące energetyki wiatrowej wskazują na zdynamizowane zainteresowanie tym typem pozyskiwania energii. Należy przy tym zaznaczyć, że dzięki ulepszeniom technologicznym i konstrukcyjnym zmniejszyły się koszty budowy typowych elektrowni budowanych współcześnie. Przez to energia wiatrowa stała się atrakcyjniejszym źródłem energii. Ponadto stanowi ona czystą i łatwo dostępną alternatywę dla tradycyjnych źródeł. Wykorzystanie energii wiatru w latach dziewięćdziesiątych pod względem tempa rozwoju jest porównywalne z rozwojem informatyki. Szacuje się, że w ostatniej dekadzie wzrost ten wynosił 85% (rys. 3) [9].

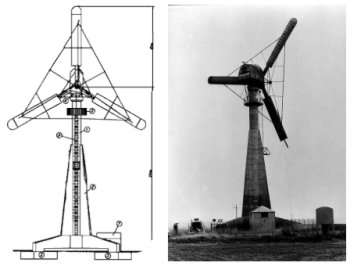

Rys.
2. Pierwsza elektrownia wiatrowa zbudowana wg współczesnych założeń
konstrukcyjnych [7, 8]

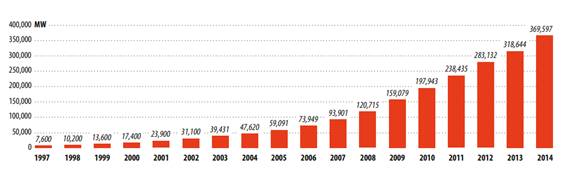

Rys. 3. Globalna moc turbin wiatrowych [9]
3. kinematyka turbiny wiatrowej
Podstawowym
parametrem charakteryzującym turbinę wiatrową jest jej współczynnik mocy Cp, czyli stosunek mocy turbiny do teoretycznej mocy zawartej
w wietrze. Współczynnik mocy turbiny zależy w głównej mierze od typu turbiny
wiatrowej, jak również od parametrów konstrukcyjnych, do których można zaliczyć
liczbę płatów wirnika i ich profil. Zależy on również od prędkości obrotowej rotora
i chwilowej prędkości wiatru [10, 11].
Moc odebrana z wiatru wynosi:
(1)
gdzie:
A1 − powierzchnia zakreślana przez wirnik w m2,
A2 − powierzchnia strugi powietrza za wirnikiem w m2,
V1 − prędkość wiatru przed wirnikiem turbiny w m/s,
V2 − prędkość wiatru za wirnikiem turbiny w m/s,
ρ − gęstość powietrza w kg/m3.
Moc zawarta w wietrze (powierzchniowa gęstość mocy na jednostkę czasu) jest równa:
(2)
Stosunek mocy odebranej przez turbinę do mocy zawartej w wietrze wynosi:
(3)
Stosunek ten znany jest pod pojęciem współczynnika mocy Betza Cp. Został on określony przez Alberta Betza w 1919 roku [14].
Ze względu na straty w praktyce rzeczywisty
współczynnik Cp jest
zwykle mniejszy od wartości teoretycznej. Na rys. 4 przedstawiono przebieg
współczynnika Cp w funkcji szybkobieżności λ, określonej
zależnością (4), dla danego typu turbin.
(4)
gdzie:
ω − prędkość kątowa wirnika turbiny,
D − średnica wirnika turbiny.
Najlepiej
wykorzystuje energię wiatru turbina wiatrowa dwułopatowa o poziomej osi obrotu.
Jej sprawność aerodynamiczna Cp mieści się w granicach 46%.
Najniższą sprawnością charakteryzuje się turbina o pionowej osi obrotu
Savoniusa. Wykorzystuje ona energię wiatru w około 20% [11, 12].
Rys. 4. Zależność przebiegu współczynnika
mocy Cp od
szybkobieżności λ turbin wiatrowych [10]
4. podział i klasyfikacja turbin wiatrowych
Istnieją dwa podstawowe kryteria podziałów turbin wiatrowych (silników wiatrowych): ze względu na moc turbiny wiatrowej oraz na położenie osi obrotu.
4.1. Podział turbin wiatrowych ze względu
na moc turbiny wiatrowej
Mikroturbiny – ich moc wynosi do 100 W. Wykorzystuje się je do oświetlenia i ładowania akumulatorów jachtów, oświetlenia na polach biwakowych, w altankach. Stosowane są w nich instalacje niskonapięciowe i jest to najczęściej rozproszone źródło energii niepodłączone do sieci energetycznej. Ostatnio buduje się je w układach hybrydowych razem z panelami słonecznymi [13].
Małe turbiny – ich moc sięga 30 KW. Montują
je indywidualni inwestorzy
na własny użytek w celu zasilenia własnych odbiorników prądu. W związku z tym,
że turbiny są włączone do sieci energetycznej, nadmiar energii może być
sprzedawany do zakładu energetycznego [14].
Duże turbiny – ich moce sięgają do kilku megawatów. Obecnie największą moc ma turbina wiatrowa firmy VESTAS − 8 MW, zainstalowana w Danii (rys. 5). Tego typu turbiny są zgromadzone w zespołach tworzących tzw. farmy wiatrowe. Są one włączone w sieć energetyczną i całą wytworzoną energię przekazują do zakładów energetycznych. W krajach, które pierwsze zaczęły wytwarzać energię na masową skalę, istnieją systemy zarządzania wytwarzaniem energii elektrycznej polegające na współpracy z elektrowniami konwencjonalnymi (węglowymi, atomowymi) [15].
Rys. 5. Turbina trójpłatowa
firmy Vestas o mocy 8 MW [15]
4.2. Podział turbin wiatrowych ze względu
na położenia osi obrotu wirnika
4.2.1. Turbiny wiatrowe o poziomej osi obrotu
Konstrukcja ta jest najbardziej rozpowszechniona i kojarzona z energetyką wiatrową. W tym rozwiązaniu najczęściej są stosowane rotory z trzema łopatami zamocowane na maszcie. Spotyka się konstrukcje zarówno z jedną, jak i dwiema łopatami. Wykazują się one wysokim wskaźnikiem szybkobieżności i dużą sprawnością aerodynamiczną [12, 16].
Rozpowszechnione są również wiatraki wielołopatowe – powyżej ośmiu łopat. Charakteryzują się niskim współczynnikiem szybkobieżności, działają przy małych podmuchach wiatru i mają wysoki moment napędowy (rys. 6). Nie mają one zastosowania do wytwarzania energii elektrycznej, ale są wykorzystywane do napędów pomp wody (przykładowo na amerykańskich preriach). Konieczne jest tu wprowadzenie urządzenia do nastawiania wiatraka na wiatr. Tego typu konstrukcje muszą mieć zabezpieczenia przeciw zniszczeniu konstrukcji przy dużych prędkościach wiatru. W starych rozwiązaniach były to hamulce aerodynamiczne, a w nowszych realizuje się to przez układy automatyczne – zmiana kąta natarcia lub ustawienia gondoli prostopadle do wektora prędkości wiatru. Orientacyjnie można powiedzieć, że przedział pracy komercyjnych turbin wiatrowych trzyłopatowych wynosi od 4 m/s do 25 m/s prędkości wiatru [12, 16].

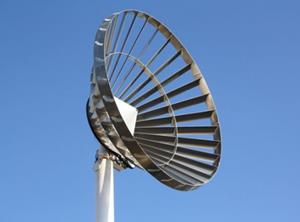

Rys.
6. Turbina wielołopatowa Renewable Energy Solutions Australia Holdings Ltd [17]
Innym przedstawicielem silników wiatrowych o poziomej osi obrotu jest wirnik wykorzystujący efekt Magnusa. Można tutaj nadmienić, że w Polsce jest jedna działająca konstrukcja wykonana przez zakład z Bielska-Białej, zainstalowana w Pagórkach koło Elbląga (rys. 7). Ten typ turbiny obecnie nie ma komercyjnego zastosowania w przemysłowym wytwarzaniu energii [18].
Rys. 7. Turbina
wykorzystująca efekt Magnusa zainstalowana w Pagórkach [18]
4.2.2. Turbiny
wiatrowe o pionowej osi obrotu

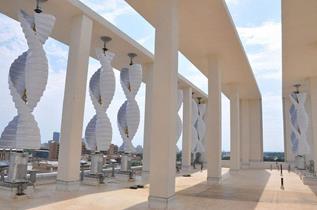

Przedstawiony na rys. 8 rotor wynaleziony przez S.J. Savoniusa cechuje się prostą konstrukcją, lecz ma niski współczynnik mocy Cp. Istotną zaletą tej turbiny jest praca wirnika bez hałasu oraz bardzo prosta konstrukcja. Turbina Savoniusa opiera się na wykorzystaniu siły parcia wiatru i siły nośnej, cechuje się dużym momentem startowym. Najlepszym rozwiązaniem jest turbina Savoniusa o dwóch łopatkach. Większa liczba łopat wpływa na moment startowy i obniża sprawność aerodynamiczną [19, 20].
Rys. 8. Turbina Savoniusa [21]
W 1931 roku francuski konstruktor Darrieus opatentował rotor nazwany od jego nazwiska wirnikiem H-Darrieus (rys. 9). Turbina Darrieusa ma dwie lub trzy długie, cienkie łopaty w kształcie pętli C, łączące się na górze i dole osi obrotu, albo łopaty proste, równoległe do osi obrotu. Turbina ma dobrą sprawność aerodynamiczną, natomiast do jej wad należy praktycznie zerowy moment rozruchowy [22].
Inną odmianą turbiny Darrieusa jest H-rotor (rys. 10). W produkcji energii największy udział ma zewnętrzna część wirnika, a środek ma bardzo małe znaczenie. W przypadku turbiny Darrieusa odległość łopaty od osi obrotu jest maksymalna – cała łopata znajduje się w maksymalnej odległości od osi obrotu. Rozwiązanie to nie przyjęło się powszechnie, ponieważ łopaty wirnika wraz z ruchem obrotowym stale zmieniają kąt natarcia w stosunku do wiejącego wiatru. Inną wadą tej konstrukcji jest fakt, że podczas obrotu jedna łopata zawsze wytwarza opór rzeczywisty, co jest nieuniknione, ale ma wpływ na pracę wirnika i ostatecznie sprawność oraz generowaną moc [22].
Najmniejszym zainteresowaniem cieszą się silniki karuzelowe, które charakteryzują się niskim współczynnikiem sprawności w stosunku do pozostałych turbin o pionowej osi obrotu. Znalazły one zastosowanie do napędu wiatromierzy (rys. 11) oraz reklam [22].
Zdzisław Pawlak w 1985 roku opatentował dwustopniową przepływową turbinę o pionowej osi obrotu. Charakteryzuje się ona wieloma zaletami, takimi jak: wysoka sprawność aerodynamiczna, cicha praca, duży moment obrotowy przy rozruchu, praca bez względu na zmiany kierunku wiatru, równomierna praca przy wiatrach porywistych. Strumień powietrza poprzez nieruchome łopatki kierownic zostaje skierowany na wewnętrzny wirnik turbiny. Zmniejszenie przekroju w czasie przepływu zwiększa prędkość wirnika. Równomiernie rozmieszczone na obwodzie kierownice umożliwiają pracę niezależnie od kierunku wiatru [26].

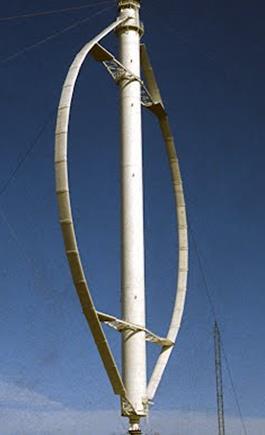

Rys. 9. Turbina Darrieusa [23]
Rys. 10. Turbina H-Darrieusa
[24]
Rys. 11. Turbina karuzelowa [25]
Rys. 12. Szkic turbiny Pawlaka [26]
5. koncepcja wykorzystania turbiny wiatrowej w odzysku energii z mas powietrza od przejeżdżających pojazdów
Po dokładnej analizie rozwiązań konstrukcyjnych oraz typów turbin wiatrowych przystąpiono do weryfikacji i wyboru optymalnego wirnika do zastosowania w infrastrukturze drogowej mającej na celu odzyskanie pędu mas powietrza od przejeżdżających pojazdów.
W tablicy 1 przedstawiono cechy użytkowe i własności eksploatacyjne poszczególnych typów turbin wiatrowych. Pozwoli to na wybór optymalnego wirnika do dalszych badań.
Tab. 1
Cechy użytkowe i własności eksploatacyjne poszczególnych typów turbin wiatrowych
|
Typ turbiny |
Współczynnik
mocy Cp max |
Wskaźnik szybkobieżności λ
max |
Układ
nastawienia na wiatr |
Układ
zabezpieczający przed nadmierną prędkością |
Minimalna
prędkość wektora wiatru [m/s] powodująca rozruch turbiny |
Stosunek
uzyskiwanej mocy [kW] do materiału
użytego do budowy wirnika z 3,6 m2 przy prędkości wiatru 5,6 m/s |
Odporność
na oszronienie i szadź (niewyważenie dynamiczne) |
Rodzaj
konstrukcji |
Uwagi |
|
H-Darrieusa |
0,4 |
5,8 |
brak |
brak |
2,8 |
0,211 |
nieodporna |
skomplikowana |
wymaga
rozruchu |
|
Darrieusa |
0,37 |
5,9 |
brak |
brak |
3 |
0,85 |
nieodporna |
skomplikowana |
|
|
Savoniusa |
0,21 |
0,7 |
brak |
brak |
1,8 |
0,0223 |
odporna |
prosta |
|
|
Karuzelowa |
0,1 |
0,5 |
brak |
brak |
1,6÷2,5 |
|
odporna |
prosta |
|
|
Trójłopatowe |
0,42 |
4,2 |
wymagany |
wymagany |
4 |
2,6 |
nieodporna |
skomplikowana |
|
|
Wielołopatowe |
0,3 |
0,7 |
wymagany |
wymagany |
2 |
0,412 |
odporna |
skomplikowana |
|
|
Magnusa |
0,4 |
|
wymagany |
brak |
|
0,76 |
nieodporna |
skomplikowana |
wymaga
rozruchu |
Po porównaniu danych zawartych w tablicy 1 optymalnym wirnikiem do zastosowania w infrastrukturze drogowej jest turbina Savoniusa. Za jej wyborem przemawia wiele zalet, takich jak:
1. prosta budowa,
2. brak układów do ustawiania na wiatr,
3. możliwość wykorzystania do pracy zburzonych przepływów mas powietrza,
4. odporność na oblodzenie i oszronienie,
5. cicha praca,
6. możliwość pracy do prędkości wektora wiatru 80 m/s, brak układów zabezpieczających typu hamulce bezpieczeństwa,
7. mała prędkość rozruchowa przy prędkości wektora wiatru około 2 m/s.
Należy nadmienić, że tego typu wirnik charakteryzuje się niską sprawnością aerodynamiczną (współczynnik mocy Cp), wynoszącą około 0,2. Choć turbina pozioma z wirnikiem trójłopatowym ma bardzo wysoki współczynnik Cp, wynoszący 0,5, ma bardzo dużą wadę, jeśli chodzi o zastosowanie do odzysku pędu mas powietrza od przejeżdżających pojazdów. Musi mieć ster kierunku, czyli układ do nastawiania wirnika na wiatr, a zburzone masy pędu powietrza spowodują wystąpienie zjawisk żyroskopowych w turbinie, czyli obrót dokoła osi układu nastawiania na wiatr. Rezultatem tego po przejeździe pojazdu będzie szukanie przez turbinę prostopadłego wektora prędkości wiatru do wirnika. Korzystnym rozwiązaniem mogłaby być turbina typu H-Darrieusa. Ma ona wysoki współczynnik mocy Cp, wynoszący 0,4, i dużo zalet, jak wirnik Sawoniusa. Jej wadą jest zasada działania oparta na wykorzystaniu siły nośnej, co może spowodować spadek jej sprawności przy turbulentnym przepływie pędu powietrza. Również nie jest ona odporna na niewyważenie dynamiczne spowodowane np. oblodzeniem. Turbiny Darrieusa i Magnusa nie nadają się w tym przypadku, gdyż charakteryzują się zerowym momentem rozruchowym. Turbiny karuzelowe mają niską sprawność aerodynamiczną, równą 0,12. Wirniki wielołopatowe mają wady tego samego typu co wirniki trójłopatowe.
6. WNIOSKI
Na podstawie przeprowadzonej
analizy cech konstrukcyjnych i właściwości użytkowych różnych typów turbin
wiatrowych do zastosowania przy odzysku pędu mas powietrza od przejeżdżających
pojazdów można sformułować następujące wnioski końcowe:
1. Przeprowadzona
wstępna analiza typów turbin w sposób przejrzysty pozwoliła wybrać
najkorzystniejszy wirnik do badań nad
odzyskiem pędu mas powietrza od przejeżdżających pojazdów.
2. Optymalnym wirnikiem mającym dużo korzystnych
czynników do zastosowania przy odzysku pędu mas powietrza od przejeżdżających
pojazdów jest wirnik Savoniusa, nad którym będą prowadzone dalsze badania w tym
kierunku.
3. Wirnik trójłopatowy mimo wysokiego
współczynnika Cp nie nadaje się do tego celu z uwagi na
zjawiska żyroskopowe spowodowane w układzie nastawiania na wiatr od przepływu
turbulentnych mas powietrza.
4. Turbiny Darrieusa i Magnusa nie nadają się w tym przypadku,
gdyż charakteryzują się zerowym momentem rozruchowym.
